Комплект BAXI для подключения бойлера к котлам AMPERA и 1 конт. газовых ECO-4s, ECOFOUR-10 кОм

Описание

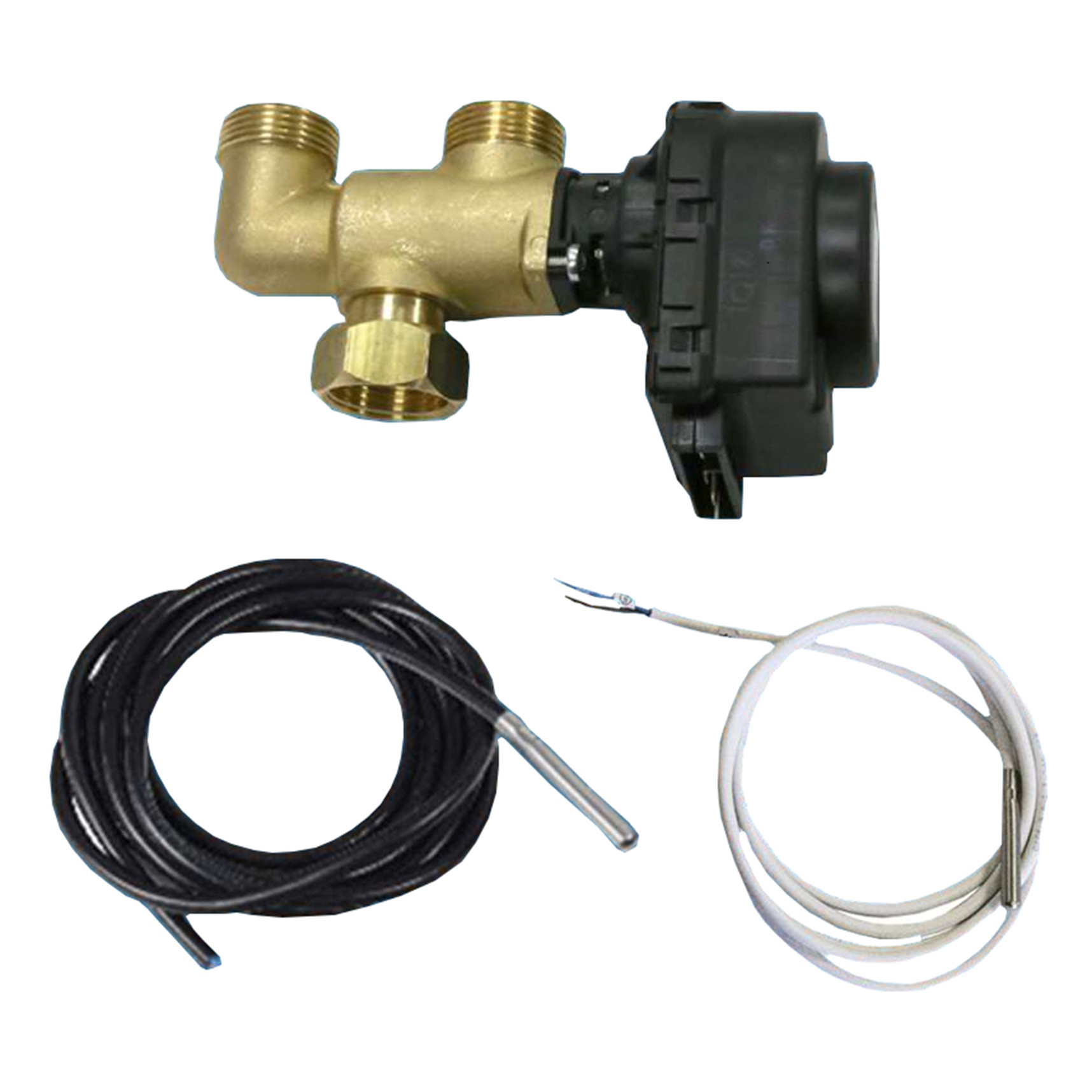

Комплект: клапан 3-х ходовой, датчик NTC BAXI (2 м), датчик LM335 (2 м)

Клапан трехходовой ГВС BAXI предназначен для обеспечения потребителя горячим водоснабжением при совместной работе котла отопления и косвенного водонагревателя (бойлера).
Клапан может применяться совместно с электрическими или газовыми котлами, в которых предусмотрены:
• Разъем для питания сервопривода трехходового клапана с
переменным напряжением 220 В;
• Датчик температуры теплоносителя в котле;
• Датчик температуры ГВС.

Условная пропускная способность (м3/ч при ДД 1 бар): 4,3

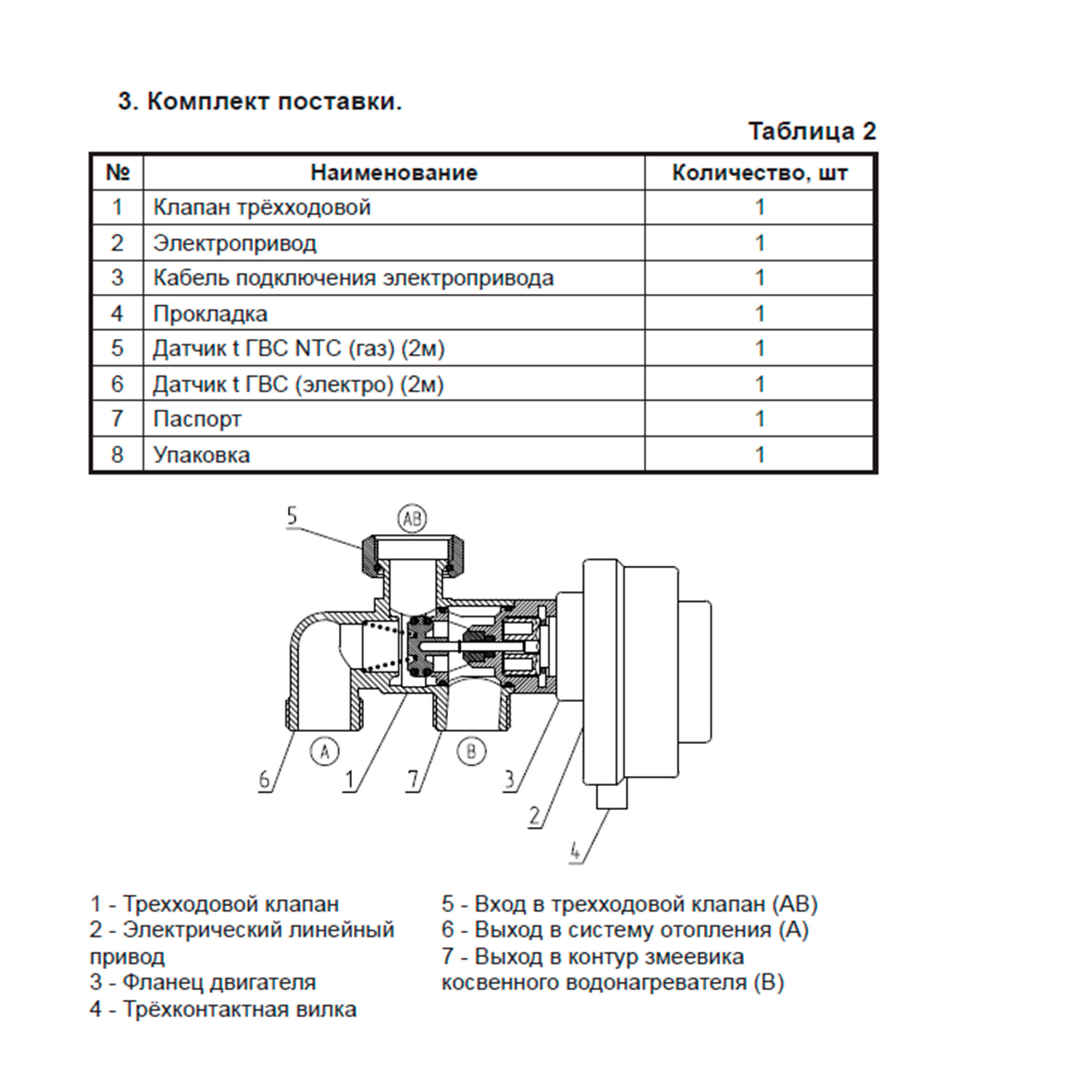

Присоединительная резьба:
— Вход в трехходовой клапан G3/4 (внутр.)
— Выход в систему отопления G3/4 (наруж.)
— Выход в контур змеевика косвенного водонагревателя G3/4 (наруж.)
Номинальное давление, МПа: 0,6
Максимальное дифференциальное давление, МПа: 0,065
Напряжение питания: 220 В при 50 Гц
Диапазон допустимых напряжений: 220-240 В
Время переключения сервопривода: 5 сек
8 Мощность (потребляемый ток), Вт (мА): 4,5 (23)
9 Степень защиты: IP 40

Диапазон сопротивления датчика NTC от -20°С (96124 Ом) до +85°С (1070 Ом):
-20°С 96124 Ом
-15°С 72334 Ом
-10°С 54931 Ом
-5°С 42080 Ом
0°С 32504 Ом
5°С 25307 Ом
10°С 19853 Ом
15°С 15688 Ом
20°С 12483 Ом
25°С 10000 Ом
30°С 8060 Ом
35°С 6536 Ом
40°С 5332 Ом
50°С 3607 Ом
55°С 2990 Ом
60°С 2491 Ом
65°С 2085 Ом
70°С 1753 Ом
75°С 1481 Ом
80°С 1256 Ом
85°С 1070 Ом
